এএসএ সকেট ফ্ল্যাঞ্জ （এসডাব্লু ফ্ল্যাঞ্জ) পাইপ বোরের অনুপ্রবেশ প্রতিরোধ করুন

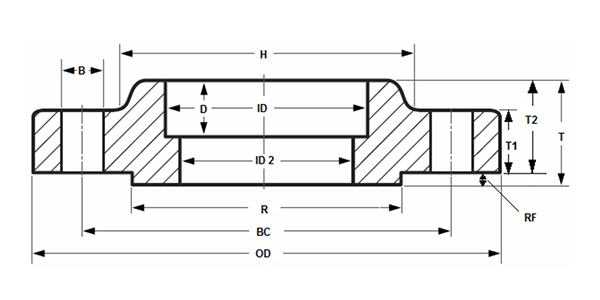

এনপিএস

আইডি

ওডি

বোল্ট সার্কেল (বিসি)

উত্থিত মুখ (আর)

উত্থিত মুখ (আরএফ)

এইচ

ডি

আইডি 2

উত্থিত মুখের বেধ (টি)

টি 1

সমতল মুখের বেধ (টি 2)

বোল্ট গর্ত (খ)

বোল্ট গর্ত সংখ্যা

½

0.88

3.50

2.38

1.38

0.063

1.19

0.38

0.62

0.62

0.38

0.56

0.62

4

¾

1.09

3.88

2.75

1.69

0.063

1.50

0.44

0.82

0.62

0.44

0.56

0.62

4

1

1.36

4.25

3.12

2.00

0.063

1.94

0.50

1.05

0.69

0.50

0.63

0.62

4

1¼

1.70

4.62

3.50

2.50

0.063

2.31

0.56

1.38

0.81

0.56

0.75

0.62

4

1½

1.97

5.00

3.88

2.88

0.063

2.56

0.62

1.61

0.88

0.62

0.82

0.62

4

2

2.44

6.00

4.75

3.62

0.063

3.06

0.69

2.07

1.00

0.69

0.94

0.75

4

2½

2.94

7.00

5.50

4.12

0.063

3.56

0.75

2.47

1.12

0.82

1.06

0.75

4

3

3.57

7.50

6.00

5.00

0.063

4.25

0.81

3.07

1.19

0.88

1.13

0.75

4

3½

4.07

8.50

7.00

5.50

0.063

4.81

0.88

3.55

1.25

0.88

1.19

0.75

8

4

4.57

9.00

7.50

6.19

0.063

5.31

0.94

4.03

1.31

0.88

1.25

0.75

8

5

5.66

10.00

8.50

7.31

0.063

6.44

0.94

5.05

1.44

0.88

1.38

0.88

8

6

6.72

11.00

9.50

8.50

0.063

7.56

1.06

6.07

1.56

0.94

1.50

0.88

8

8

8.72

13.50

11.75

10.62

0.063

9.69

1.25

7.98

1.75

1.06

1.69

0.88

8

10

10.88

16.00

14.25

12.75

0.063

12.00

1.31

10.02

1.94

1.13

1.88

1.00

12

12

12.88

19.00

17.00

15.00

0.063

14.38

1.56

12.00

2.19

1.19

2.13

1.00

12

14

14.14

21.00

18.75

16.25

0.063

15.75

1.63

13.25

2.25

1.32

2.19

1.12

12

16

16.16

23.50

21.25

18.50

0.063

18.00

1.75

15.25

2.50

1.38

2.44

1.12

16

18

18.18

25.00

22.75

21.00

0.063

19.88

1.94

17.25

2.69

1.50

2.63

1.25

16

20

20.20

27.50

25.00

23.00

0.063

22.00

2.13

19.25

2.88

1.63

2.83

1.25

20

22

22.22

29.50

27.25

25.25

0.063

24.25

2.38

21.25

3.13

1.75

3.07

1.38

20

24

24.25

32.00

29.50

27.25

0.063

26.12

2.50

23.25

3.25

1.82

3.19

1.38

20
