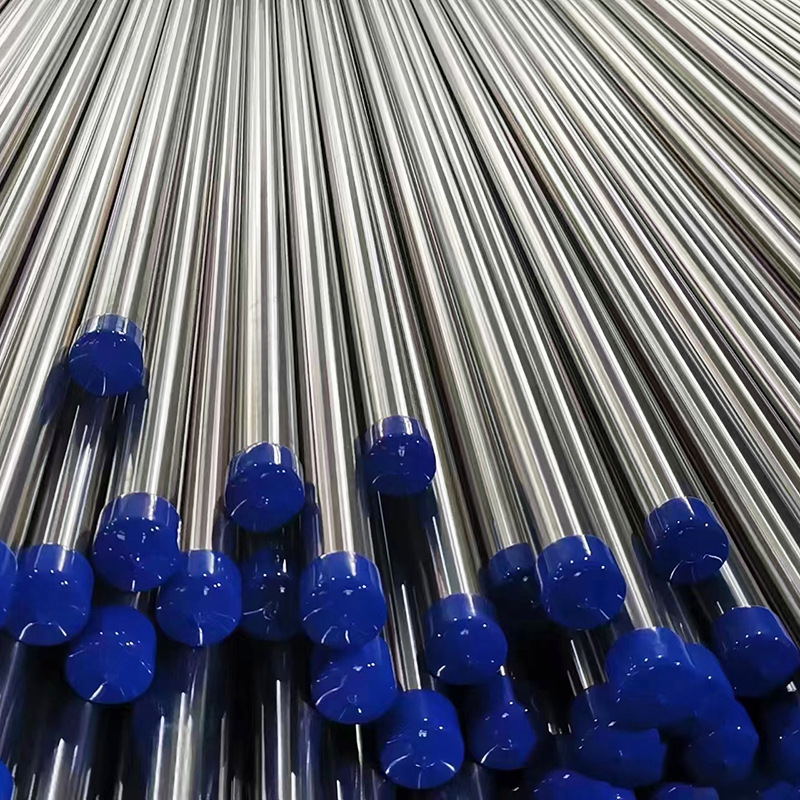

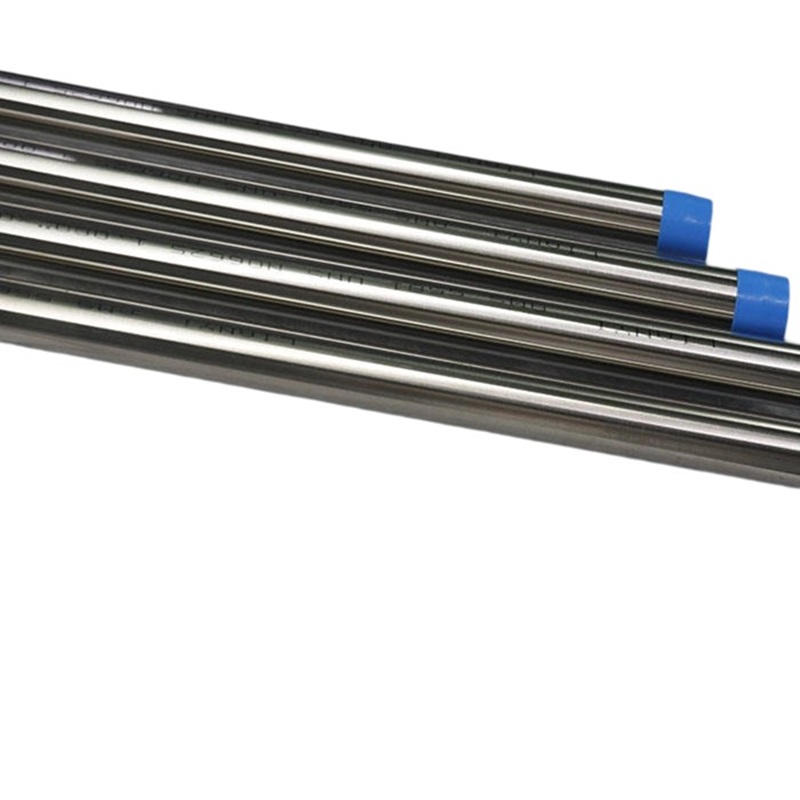

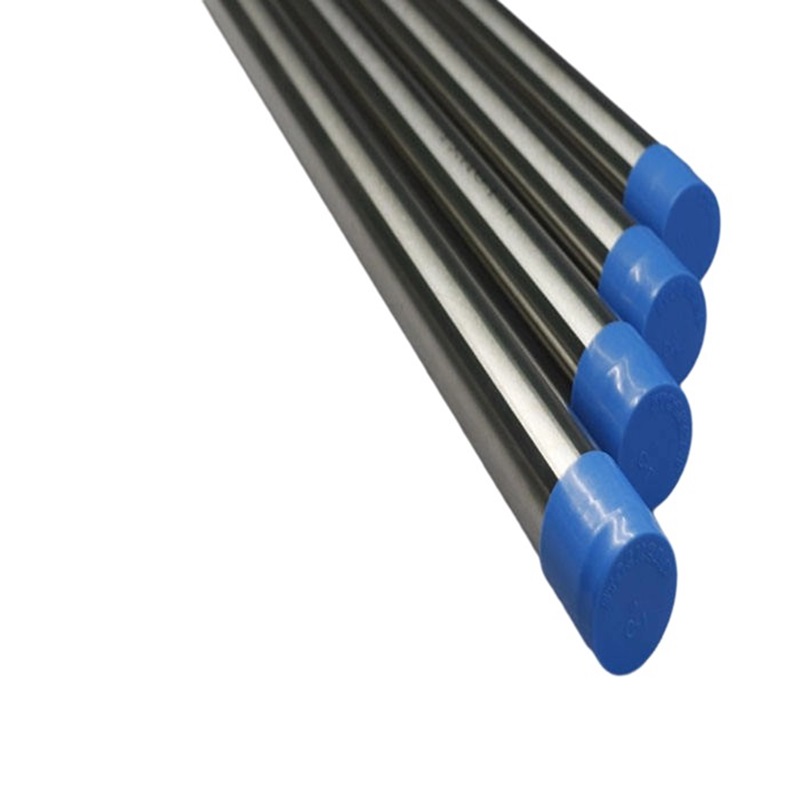

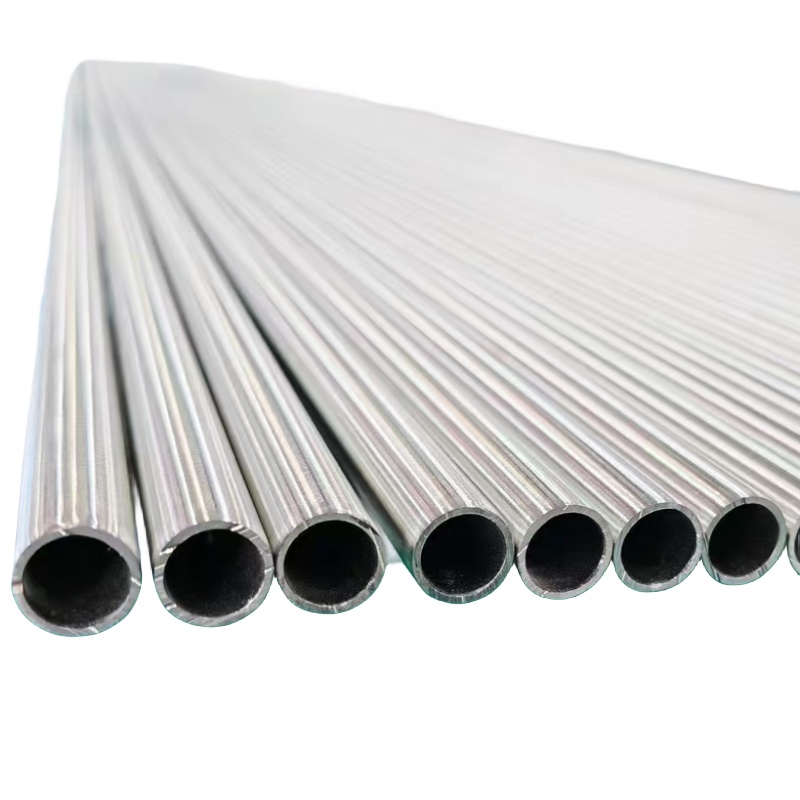

কোল্ড প্রসেস স্টেইনলেস স্টিল পরিমাপ এবং নিয়ন্ত্রণ প্রবাহ ডিভাইসের জন্য স্টেইনলেস স্টিমলেস ইন্সট্রুমেন্ট পাইপ

ইনস্ট্রুমেন্টেশন টিউবিং মূল পাইপিং, অন্যান্য যন্ত্রপাতি এবং যন্ত্রপাতি বা সরঞ্জাম পরিমাপের জন্য যন্ত্রগুলিকে সংযুক্ত করতে ব্যবহৃত পাইপ বা টিউবগুলিকে বোঝায়।

একটি স্টেইনলেস স্টিল ইন্সট্রুমেন্ট টিউব পরিমাপের নীতির উপর ভিত্তি করে একটি পরিমাপ এবং নিয়ন্ত্রণ ডিভাইস এবং এটি শিল্প ও নাগরিক ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়। এর কার্যকরী নীতিটি হ'ল পাইপলাইনের মধ্য দিয়ে যখন তরলটি চলে যায় তখন উত্পন্ন চাপের পার্থক্যের মধ্য দিয়ে প্রবাহ পরিমাপ করা এবং নিয়ন্ত্রণ করা। পাইপলাইনে একটি পরিমাপ ইউনিট সেট আপ করুন, ইউনিটে তরলটির চাপের পার্থক্য পরিমাপ করুন এবং তারপরে প্রবাহের হার পেতে স্ট্যান্ডার্ড প্রবাহ গণনা সূত্রটি ব্যবহার করুন।

যেহেতু স্টেইনলেস স্টিলের যন্ত্রের টিউবগুলিতে নির্ভরযোগ্য জারা প্রতিরোধ এবং তাপ প্রতিরোধের থাকা উচিত, তাই অস্টেনিটিক স্টেইনলেস স্টিলগুলি সর্বজনীনভাবে চাপ টিউবিং উপাদান হিসাবে নির্বাচিত হয়।

1। সাধারণত ব্যবহৃত উপকরণ:

আইসি এবং এন/দিন/আইএসও

এএসটিএম /এআইএসআই: 316 /316L, 304 /304L, 321 /321H, 316TI, 347 /347H;

EN/DIN: 1.4301/1.4307, 1.4401/1.4404, 1.4541/1.4878, 1.4571।

দ্বৈত স্টেইনলেস স্টিল

এএসটিএম / এআইএসআই: এস 31803, এস 32750, এস 32760, 2205, 904 /904 এল।

EN/DIN: 1.4462, 1.4410, 1.4539।

উপকরণ টিউবিংয়ের জন্য জনপ্রিয় স্টেইনলেস স্টিল গ্রেড 304 / 304L এবং 316 / 316L।

2। সারফেস ফিনিস:

ভ্যাকুয়াম উজ্জ্বল অ্যানিলিং বা প্রতিরক্ষামূলক উজ্জ্বল অ্যানিলিং। সারফেস ফিনিস: যান্ত্রিক পালিশ 320-গ্রিট বা 400-গ্রিট।

3। মাত্রিক সহনশীলতা:

ও.ডি: ± 0.0.5 মিমি; ডাব্লু.টি: ± 10%; বা ক্রেতার অনুরোধের ভিত্তিতে।

ইনস্ট্রুমেন্ট পাইপলাইনগুলির শ্রেণিবিন্যাস এবং প্রয়োগের পরিস্থিতি

1। গ্যাস পাইপলাইন

গ্যাস পাইপলাইনগুলি পাইপলাইনগুলি গ্যাস মিডিয়া সংক্রমণ করতে ব্যবহৃত হয় এবং সাধারণত গ্যাস প্রবাহ মিটার, চাপ ট্রান্সমিটার এবং অন্যান্য উপকরণের সরঞ্জামগুলিতে ব্যবহৃত হয়। গ্যাস পাইপলাইনগুলি ছোট ব্যাস এবং দ্রুত প্রবাহের হার দ্বারা চিহ্নিত করা হয়, যার জন্য পাইপলাইনগুলিতে গ্যাসের প্রবাহ এবং চাপের সঠিক পরিমাপ প্রয়োজন। গ্যাস পাইপলাইনগুলি পেট্রোকেমিক্যাল, রাসায়নিক এবং অক্সিজেন উত্পাদনের মতো শিল্প ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়।

2। তরল পাইপলাইন

তরল পাইপগুলি হ'ল পাইপগুলি তরল মিডিয়া প্রেরণে ব্যবহৃত হয় এবং এটি সাধারণভাবে ব্যবহৃত ধরণের উপকরণ পাইপগুলির মধ্যে একটি। তরল পাইপলাইনগুলি বড় ব্যাস এবং ধীর প্রবাহের হার দ্বারা চিহ্নিত করা হয়। স্থিতিশীল এবং নির্ভরযোগ্য সিস্টেম অপারেশন নিশ্চিত করার জন্য পাইপলাইনে তরলটির স্থিতিশীল প্রবাহ এবং চাপ পরিমাপের প্রয়োজন। তরল পাইপলাইনগুলি জলবিদ্যুৎ উত্পাদন এবং নিকাশী চিকিত্সার মতো ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়।

3 ... বাষ্প পাইপলাইন

স্টিম পাইপগুলি বাষ্প মিডিয়া পরিবহনের জন্য ব্যবহৃত হয় এবং তাদের মূল উদ্দেশ্য হ'ল বিদ্যুৎকেন্দ্রগুলিতে তাপ পরিবহন করা যেমন বিদ্যুৎকেন্দ্র, টেক্সটাইল কারখানা ইত্যাদি e স্টিম পাইপলাইনগুলি উচ্চ নকশার চাপ এবং তাপমাত্রা দ্বারা চিহ্নিত করা হয়। সিস্টেমের স্বাভাবিক ক্রিয়াকলাপ নিশ্চিত করার জন্য পাইপলাইনে বাষ্পের প্রবাহ, চাপ, তাপমাত্রা এবং অন্যান্য পরামিতিগুলি সঠিকভাবে পরিমাপ করা প্রয়োজন।

4 .. ভ্যাকুয়াম পাইপলাইন

ভ্যাকুয়াম পাইপলাইনগুলি পাইপলাইনগুলি উচ্চ ভ্যাকুয়াম পরিবেশে গ্যাস মিডিয়া প্রেরণ করতে ব্যবহৃত হয়। এগুলি মূলত উচ্চ-প্রযুক্তি ক্ষেত্রগুলিতে যেমন সেমিকন্ডাক্টর এবং ফটোভোলটাইকগুলিতে ব্যবহৃত হয়। ভ্যাকুয়াম পাইপলাইনগুলির বৈশিষ্ট্যটি হ'ল পাইপলাইনের অভ্যন্তরের চাপটি খুব কম, যার জন্য কঠোর নকশা এবং উত্পাদন প্রয়োজনীয়তা প্রয়োজন এবং একই সাথে পাইপলাইনে গ্যাসের প্রবাহ এবং চাপটি সঠিকভাবে পরিমাপ করা উচিত
